什么是微機保護裝置的備自投呢？備自投是“備用電源自動投切”的簡稱。按備自投的對象不同，最常見的大致有兩種類型：1.進線備自投：進線備自投以進線為對象，接近于雙電源。2.母聯備自投：母聯備自投以母聯開關為對象。

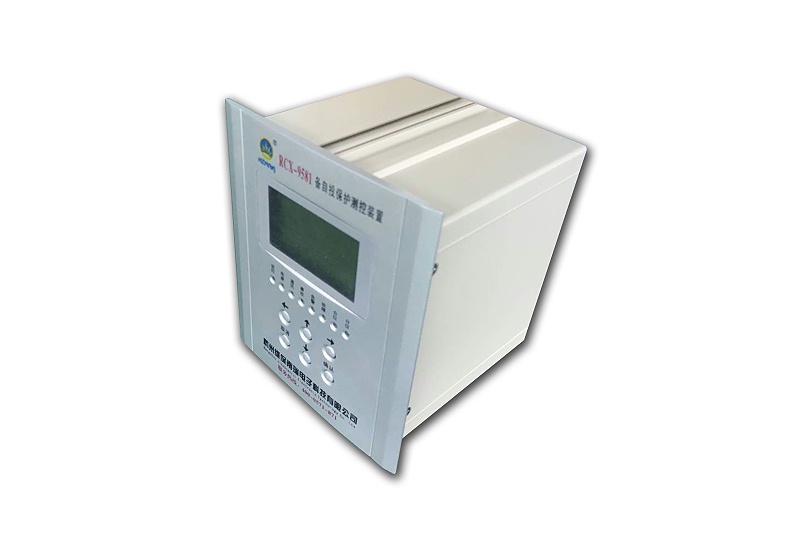

這里我們主要講解杭州繼保電氣集團公司9581型號的進線備自投現場用戶遇到的常見的一個問題：

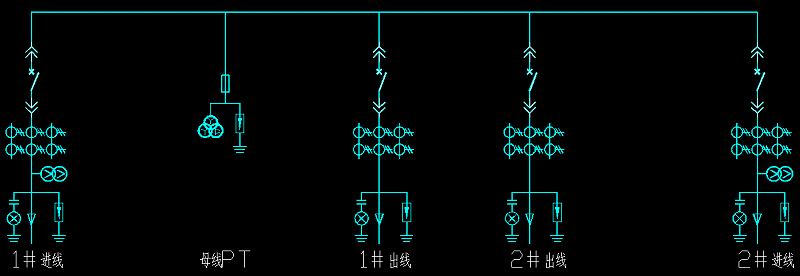

下圖是簡易的模擬現場系統圖

①檢測到1＃進線無合位信號；
②檢測到1＃進線分位信號；
③檢測到2＃進線合位信號；
④1＃進線電壓≧線路有壓門檻值；

1.備自投電壓采集接進線線電壓
從備自投的充電條件、動作條件及自恢復條件可以看出，備自投的電壓采集必須接有1#，2#進線電壓，才能完全可靠的使進線備自投完成方式一及自恢復的功能
2.備自投電壓采集接母線電壓
從備自投的充電條件和動作條件中可以看出，如裝置中不投“方式1檢進線電壓”，備自投方式一可以動作，但此時不能確定動作后，2#進線是否有電。從自恢復動作條件看，當備自投方式一動作后由2#進線供電，由于備自投的電壓采集全都引自于母線PT，此時滿足自恢復動作條件，備自投自恢復動作，恢復至1#進線供電，但1#進線實際還是沒電，最終導致整個變電站停電。

杭州繼保電氣集團有限公司成立于2008年，位于杭州市塘棲鎮塘西工業園，是集研發、生產、銷售、服務為一體的綜合性國家高新技術企業，我公司生產的多種系列的微機保護裝置，不僅有上述所針的備自投微機保護裝置，更包括主變、發電機、負荷類、輔助類、距離保護、線路光纖差動、母線光纖差動、微機消諧、小電流接地選線等110Kv及以下電壓等級的幾乎所有產品，并包含了新能源中的光伏、風電、電能質量監測等。
